Redes De Computadores



¿QUE ES UNA RED?


La definición más clara de una red es la de un sistema de comunicaciones, ya que permite comunicarse con otros usuarios y compartir archivos yperiféricos. Es decir es un sistema de comunicaciones que conecta a varias unidades y que les permite intercambiar información.
Se entiende por red al conjunto interconectado de ordenadores autómomos.
Se dice que dos ordenadores están interconectados, si éstos son capaces de intercambiar información. La conexión no necesita hacerse a través de un hilo de cobre , también puede hacerse mediante el uso de lásermicroondas y satélites de comunicación.
Una red debe ser:
  • Confiable. Estar disponible cuando se le requiera, poseer velocidad de respuesta adecuada.
  • Confidencial. Proteger los datos sobre los usuarios de ladrones de información.
  • Integra. En su manejo de información.
 Objetivos de las Redes
Son muchas las organizaciones que cuentan con un número considerable de ordenadores en operación y con frecuencia alejados unos de otros. Por ejemplo, una compañía con varias fábricas puede tener un ordenador en cada una de ellas para mantener un seguimiento de inventariosobservar laproductividad y llevar la nómina local.
Inicialmente cada uno de estos ordenadores puede haber estado trabajando en forma aislada de las demás pero, en algún momento, la administraciónpuede decidir interconectarlos para tener así la capacidad de extraer y correlacionar información referente a toda la compañía.
Es decir el objetivo básico es compartir recursos, es decir hacer que todos los programasdatos y equipos estén disponibles para cualquiera de la red que lo solicite, sin importar la localización del recurso y del usuario.
Un segundo objetivo es proporcionar una alta fiabilidad, al contar con fuentes alternativas de suministro.
Todos los archivos podrìan duplicarse en dos o tres máquinas, de tal manera que si una no se encuentra disponible, podría utilizarse algunas de las copias.
La presencia de múltiples CPU significa que si una de ellas deja de funcionar, las otras pueden ser capaces de encargarse de su trabajo, aunque se tenga un rendimiento global menor.
Otro objetivo es el ahorro económico . Las grandes máquinas tienen una rapidez mucho mayor.
Una red de ordenadores puede proporcionar un poderoso medio de comunicacion entre personas que se encuentran muy alejadas entre sí.
Con el empleo de una red es relativamente fácil para dos personas, que viven en lugares separados, escribir un informe juntos.
EEUU Ecuador
Servidor
ET
Modem
Línea Telefónica
Diferencia entre Sistemas distribuídos y sistemas centralizados
En los entornos con grandes computadoras y minicomputadoras, el procesamiento y la memoria se encuentran centralizados. Hay varias razones para ello, incluyendo el costo, la seguridad y la gestión.
La computadora central se convierte en el núcleo de la organización de proceso de datos, habiendo un equipo de profesionales que tienen como única tarea el trabajar y administrar el sistema.
Los terminales conectados al ordenador central permiten que otros usuarios puedan compartir las posibilidades de cálculo y la memoria de lascomputadoras centrales.
Este tipo de proceso centralizado se diferencia del sistema de proceso distribuído utilizado por las LAN.
En un sistema de proceso distribuído, la mayor parte de los procesos se lleva a cabo en la memoria individual de las computadoras personales, a las que denomina estaciones de trabajo.
El servidor de archivos o sistema central se convierte en un lugar para almacenar los archivos y para gestionar la red, además de ser el lugar al que se conectan las impresoras y otros recursos compartidos.
Terminal Terminal
Mainframe
Servidor
Estándares de Comunicación
Una red puede ser un sistema cerrado que utiliza sus propios métodos de comunicación, lo que significa que otros fabricantes no pueden colaborar al desarrollo del sistema creando software complementario.
Una red puede ser un sistema abierto que ofrece a otros fabricantes sus especificaciones e incluye ligaduras de programación que permiten que los fabricantes puedan crear con facilidad aplicaciones complementarias.
En los últimos años , han tomado forma varios estándares de redes, entre ellos el Modelo de Interconexión de Sistemas Abiertos OSI (Open System Interconection). Este modelo define una red por niveles, comenzando por el nivel físico más básico hasta el nivel más alto en el que se ejecutan las aplicaciones.
Capas del Modelo OSI
Nivel Físico.- Define las normas y protocolos usados en la conexión. También define los cables y los conectores.
Es decir es el encargado de formular las especificaciones de orden mecánico, eléctrico, funcional y procedimental que deben satisfacer los elementos físicos del enlace de datos.
Mecánicas.- Se especifican detalles como conexiones físicas entre equipos, indicando la configuración de los conectores, tanto desde el punto de vista físico como lógico.
Eléctricas.- Se especifican los niveles de señales para el envío de los bits. Además se indican características eléctricas de protección contra interferencias.
Funcionales.- Se especifica los métodos para la activación, mantenimiento y desactivación de los circuitos fíisicos.
Procedimentales.- Está integrado por el secuenciamiento de las operaciones que realizará todo el conjunto de elementos que intervienen en la transmisión física de datos.
Nivel de Enlace.- Gestiona las entradas/salidas como interfaz de la red.
Este nivel lo integra la parte lógica de la comunicación que está compuesta por el conjunto de procedimientos para el establecimiento, mantenimiento y desconexión de circuitos para el envío de bloques de información. Controla la correcta transferencia de datos y gestiona los métodos necesarios para ladetección y corrección de errores
Entre los distintos tipos de enlace tenemos: punto a punto, multipunto y enlace en bucle..
Algunos protocolos de enlace son: protocolos orientados a caracter, protocolos orientados a bit, protocolos HDLC, entre otros.
Nivel de Red.- Enruta los paquetes dentro de la red. Es el encargado de transportar los paquetes de datos y se compone de la información del usuario que proviene de los niveles superiores, para el establecimiento y control de la información.
Este nivel controla la transmisión a través de los nodos de la red de comunicación, indicando el camino correcto que dichos paquetes deben tomar desde el punto de partida hasta su llegada a su respectivo destino.
Para conseguir las transmisión de paquetes a través de los sucesivos nodos de una red se utilizan dos modelos de protocolos: datagrama y de circuito virtual.
Nivel de Transporte.- Comprueba la integridad de datos, ordena los paquetes, construye cabeceras de los paquetes, entre otras cosas.
Realiza la transmisión de datos de forma segura y económica, desde el equipo emisor al equipo receptor.
Las unidades de datos del protocolo de transporte (TPDU) son los elementos de información intercambiados cuando se mantiene una conexión.
El TPDU está compuesto de una cabecera y datos. La cabecera contiene información dividida en los siguientes campos: LI longitud, parte fija que indica el tipo de TPDU , información del destino y parte variable que contiene parámetros( No siempre existe).
Datos.- Contiene la información del usuario a transportar.
Nivel de Sesión.- Gestiona la conexión entre los niveles más bajos y el usuario, es el interfaz de usuario de la red.
Este nivel presenta un modo para el establecimiento de conexiones denominado sesiones, para la transferencia de datos de forma ordenada y para laliberación de la conexión. Permite la fijación de puntos de sincronización en el diálogo para poder repetir éste desde algún punto, la interrupción del diálogo con posibilidades de volverlo a iniciar y el uso de testigos (tokens) para dar turno a la transferencia de datos.
Nivel de Presentación.- Ofrece al usuario las posibilidades tales como transmisión de archivos y ejecución de programas.
Controla los problemas relacionados con la representación de los datos que se pretendan transmitir.
Esta capa se encarga de la preservación del significado de la información transportada.
Cada ordenador puede tener su propia forma de representación interna de datos, por esto es necesario tener acuerdos y conversiones para poder asegurar el entendimiento entre ordenadores diferentes.
Nivel de Aplicación.- Las aplicaciones de software de red se ejecutan en este nivel.
La capa de aplicación contiene los programas del usuario que hacen el trabajo real para el que fueron adquiridos los ordenadores.
Controla y coordina las funciones a realizar por los programas de usuario, conocidos con el nombre de aplicaciones.
Cada aplicación puede tener sus propias y particulares necesidades de comunicación, existiendo algunas cuyo objetivo es el de la comunicación a distancia. Estas últimas aplicaciones especializadas en comunicaciones son las de transferencia de archivos, correo electrónico y los terminales virtuales, entre otros.
En resumen los objetivos básicos de este nivel son:
1.- Permitir el funcionamiento de aplicaciones por parte de los usuarios, dando las facilidades necesarias para efectuar operaciones de comunicación entre procesos.
2.- Ofrecer ciertas aplicaciones especializadas en procesos típicos de comunicación.
Todos estos niveles son transparentes para el usuario. Los administradores de la red pueden controlar varios aspectos de las red a los distintos niveles.
MODELO DE REFERENCIA OSI
Aplicación
Sesión
Transporte
Red
Enlace
Física
ARQUITECTURA DE RED
Características de las Redes:
Los sistemas operativos sofisticados de red local como el Netware Novell ofrecen un amplio rango de servicios. Aquí se citarán algunas características principales:
Servicios de archivos.-Las redes y servidores trabajan con archivos. El administrador controla los accesos a archivos y directorios. Se debe tener un buen control sobre la copia, almacenamiento y protección de los archivos.
Compartir recursos.- En los sistemas dedicados como Netware, los dispositivos compartidos, como los discos fijos y las impresoras, están ligados al servidor de archivos, o en todo caso, a un servidor especial de impresión.
SFT(Sistema de tolerancia a fallas).- Permite que exista un cierto grado de supervivencia de la red, aunque fallen algunos de los componentes del servidor. Así si contamos con un segundo disco fijo, todos los datos del primer disco se guardan también en el de reserva, pudiendo usarse el segundo sifalla el primero.
Sistema de Control de Transacciones.- Es un método de protección de las bases de datos frente a la falta de integridad. Así si una operación falla cuando se escribe en una base de datos, el sistema deshace la transacción y la base de datos vuelve a su estado correcto original.
Seguridad.- El administrador de la red es la persona encargada de asignar los derechos de acceso adecuados a la red y las claves de acceso a los usuarios. El sistema operativo con servidor dedicado de Novell es uno de los sistemas más seguros disponibles en el mercado.
Acceso Remoto.- Gracias al uso de líneas telefónicas Ud. podrá cpnectarse a lugares alejados con otros usuarios.
Conectividad entre Redes.- Permite que una red se conecta a otra. La conexión habrá de ser transparente para el usuario.
Comunicaciones entre usuarios.- Los usuarios pueden comunicarse entre sí fácilmente y enviarse archivos a través de la red.
Servidores de impresoras.- Es una computadora dedicada a la tarea de controlar las impresoras de la red. A esta computadora se le puede conectar un cierto número de impresoras, utilizando toda su memoria para gestionar las colas de impresión que almacenará los trabajos de la red. En algunos casos se utiliza un software para compartir las impresoras.
Colas de impresión.- Permiten que los usuarios sigan trabajando después de pedir la impresión de un documento.
Estructura de las Redes
Las redes de computadores personales son de distintos tipos, y pueden agruparse de la siguiente forma:
Sistemas punto a punto.- En una red punto a punto cualquiera de sus estaciones puede funcionar como servidor, puesto que puede ofrecer sus recursos a las restantes estaciones de trabajo. Así mismo pueden ser receptores, que pueden acceder a los recursos de otras estaciones sin compartir la suyas propias. Es decir el concepto básico es la compartición de recursos. Sinembargo poseen algunas desventajas: falta de seguridad y velocidad. Ej:IBM LAN, 3Com´s y 3+Share.
Sistemas con servidor dedicado.- Un sistema operativo de red local ejecutándose en modo dedicado utilizará todos los recursos de su procesador, memoria y disco fijo a su uso por parte de la red. En estos sistemas, los discos fijos reciben un formato especial. Fundamentalmente, ofrecen la mejorrespuesta en tiempo, seguridad y administración.
El Netware de Novell se puede usar en modo dedicado.
Sistemas con servidor no dedicado.- Ofrece las mismas posibilidades que un sistema dedicado, añadiendo la posibilidad de utilizar el servidor como estación de trabajo. El servidor se convierte en dos máquinas. No obstante disminuye su eficiencia. Ej: Advanced del Netware de Novell.
Razones para instalar redes
Desde sus inicios una de las razones para instalar redes era compartir recursos, como discos, impresoras y trazadores. Ahora existen además otras razones:
Disponibilidad del software de redes.- El disponer de un software multiusuario de calidad que se ajuste a las necesidades de la empresa. Por ejemplo: Se puede diseñar un sistema de puntos de venta ligado a una red local concreta. El software de redes puede bajar los costos si se necesitan muchas copias del software.
Trabajo en común.- Conectar un conjunto de computadoras personales formando una red que permita que un grupo o equipo de personas involucrados en proyectos similares puedan comunicarse fácilmente y compartir programas o archivos de un mismo proyecto.
Actualización del software.- Si el software se almacena de forma centralizada en un servidor es mucho más fácil actualizarlo. En lugar de tener que actualizarlo individualmente en cada uno de los PC de los usuarios, pues el administrador tendrá que actualizar la única copia almacenada en el servidor.
Copia de seguridad de los datos.- Las copias de seguridad son más simples, ya que los datos están centralizados.
Ventajas en el control de los datos.- Como los datos se encuentran centralizados en el servidor, resulta mucho más fácil controlarlos y recuperarlos. Los usuarios pueden transferir sus archivos vía red antes que usar los disquetes.
Uso compartido de las impresoras de calidad .- Algunos periféricos de calidad de alto costo pueden ser compartidos por los integrantes de la red. Entre estos: impresoras láser de alta calidad, etc.
Correo electrónico y difusión de mensajes.- El correo electrónico permite que los usuarios se comuniquen más fácilmente entre sí. A cada usuario se le puede asignar un buzón de correo en el servidor. Los otros usuarios dejan sus mensajes en el buzón y el usuario los lee cuando los ve en la red. Se pueden convenir reuniones y establecer calendarios.
Ampliación del uso con terminales tontos.- Una vez montada la red local, pasa a ser más barato el automatizar el trabajo de más empleados por medio del uso de terminales tontos a la red.
Seguridad.- La seguridad de los datos puede conseguirse por medio de los servidores que posean métodos de control, tanto software como hardware. Los terminales tontos impiden que los usuarios puedan extraer copias de datos para llevárselos fuera del edificio.
SEGURIDAD
NO COPIAS DE ARCHIVOS
Componentes Básicos de una Red
Servidor.- Es una computadora utilizada para gestionar el sistema de archivos de la red, da servicio a las impresoras, controla las comunicaciones y realiza otras funciones. Puede ser dedicado o no dedicado.
El sistema operativo de la red está cargado en el disco fijo del servidor, junto con las herramientas de administración del sistema y las utilidades del usuario.
Para el caso de Netware. Cada vez que se conecta el sistema, Netware arranca y el servidor queda bajo su control. A partir de ese momento el DOS ya no es válido en la unidad de Netware.
La tarea de un servidor dedicado es procesar las peticiones realizadas por la estación de trabajo. Estas peticiones pueden ser de acceso a disco, a colas de impresión o de comunicaciones con otros dispositivos. La recepción, gestión y realización de estas peticiones puede requerir un tiempoconsiderable, que se incrementa de forma paralela al número de estaciones de trabajo activas en la red. Como el servidor gestiona las peticiones de todas las estaciones de trabajo, su carga puede ser muy pesada.
Se puede entonces llegar a una congestión, el tráfico puede ser tan elevado que podría impedir la recepción de algunas peticiones enviadas .
Cuanto mayor es la red, resulta más importante tener un servidor con elevadas prestaciones. Se necesitan grandes cantidades de memoria RAM para optimizar los accesos a disco y mantener las colas de impresión. El rendimiento de un procesador es una combinación de varios factores, incluyendo el tipo de procesador, la velocidad, el factor de estados de espera, el tamaño del canal, el tamaño del bus, la memoria caché así como de otros factores.
Estaciones de Trabajo.- Se pueden conectar a través de la placa de conexión de red y el cableado correspondiente. Los terminales ´tontos´ utilizados con las grandes computadoras y minicomputadoras son también utilizadas en las redes, y no poseen capacidad propia de procesamiento.
Sinembargo las estaciones de trabajo son, generalmente, sistemas inteligentes.
Los terminales inteligentes son los que se encargan de sus propias tareas de procesamiento, así que cuanto mayor y más rápido sea el equipo, mejor.
Los terminales tontos en cambio, utilizan el espacio de almacenamiento así como los recursos disponibles en el servidor.
Tarjetas de Conexión de Red (Interface Cards).- Permiten conectar el cableado entre servidores y estaciones de trabajo. En la actualidadexisten numerosos tipos de placas que soportan distintos tipos de cables y topologías de red.
Las placas contienen los protocolos y órdenes necesarios para soportar el tipo de red al que está destinada. Muchas tienen memoria adicional para almacenar temporalmente los paquetes de datos enviados y recibidos, mejorando el rendimiento de la red.
La compatibilidad a nivel físico y lógico se convierte en una cuestión relevante cuando se considera el uso de cualquier placa de red. Hay que asegurarse que la placa pueda funcionar en la estación deseada, y de que existen programas controladores que permitan al sistema operativo enlazarlo con sus protocolos y características a nivel físico.
Cableado
Una vez que tenemos las estaciones de trabajo, el servidor y las placas de red, requerimos interconectar todo el conjunto. El tipo de cable utilizado depende de muchos factores, que se mencionarán a continuación

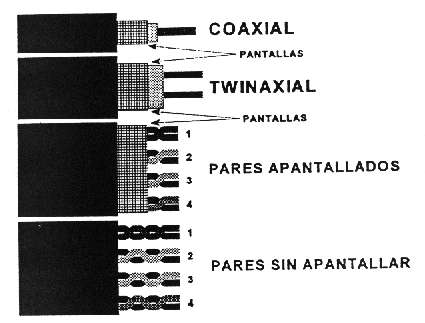

Los tipos de cableado de red más populares son: par trenzado, cable coaxial y fibra óptica.
Además se pueden realizar conexiones a través de radio o microondas.
Cada tipo de cable o método tiene sus ventajas. y desventajas. Algunos son propensos a interferencias, mientras otros no pueden usarse por razones de seguridad.
La velocidad y longitud del tendido son otros factores a tener en cuenta el tipo de cable a utilizar.
Par Trenzado.- Consiste en dos hilos de cobre trenzado, aislados de forma independiente y trenzados entre sí. El par está cubierto por una capa aislante externa. Entre sus principales ventajas tenemos:
  • Es una tecnología bien estudiada
  • No requiere una habilidad especial para instalación
  • La instalación es rápida y fácil
  • La emisión de señales al exterior es mínima.
  • Ofrece alguna inmunidad frente a interferencias, modulación cruzada y corrosión.
Cable Coaxial.- Se compone de un hilo conductor de cobre envuelto por una malla trenzada plana que hace las funciones de tierra. entre el hilo conductor y la malla hay una capa gruesa de material aislante, y todo el conjunto está protegido por una cobertura externa.
El cable está disponible en dos espesores: grueso y fino.
El cable grueso soporta largas distancias, pero es más caro. El cable fino puede ser más práctico para conectar puntos cercanos.
El cable coaxial ofrece las siguientes ventajas:
  • Soporta comunicaciones en banda ancha y en banda base.
  • Es útil para varias señales, incluyendo voz, video y datos.
  • Es una tecnología bien estudiada.
Conexión fibra óptica.- Esta conexión es cara, permite transmitir la información a gran velocidad e impide la intervención de las líneas. Como la señal es transmitida a través de luz, existen muy pocas posibilidades de interferencias eléctrica o emisión de señal. El cable consta de dos núcleos ópticos, uno interno y otro externo, que refractan la luz de forma distinta. La fibra está encapsulada en un cable protector .
Ofrece las siguientes ventajas:
  • Alta velocidad de transmisión
  • No emite señales eléctricas o magnéticas, lo cual redunda en la seguridad
  • Inmunidad frente a interferencias y modulación cruzada.
  • Mayor economía que el cable coaxial en algunas instalaciones.
  • Soporta mayores distancias
CABLE COAXIAL
Estación de Trabajo Servidor (Mainframe)
Tipos de Redes
Las redes según sea la utilización por parte de los usuarios puede ser: compartida o exclusiva.
Redes dedicadas o exclusivas.
Son aquellas que por motivo de seguridad, velocidad o ausencia de otro tipo de red, conectan dos o más puntos de forma exclusiva. Este tipo de red puede estructurarse en redes punto a punto o redes multipunto.
Redes punto a punto.- Permiten la conexión en línea directa entre terminales y computadoras.
La ventaja de este tipo de conexión se encuentra en la alta velocidad de transmisión y la seguridad que presenta al no existir conexión con otros usuarios. Su desventaja sería el precio muy elevado de este tipo de red.
Redes multipunto.- Permite la unión de varios terminales a su correspondiente computadora compartiendo una única línea de transmisión. La ventaja consiste en el abaratamiento de su costo, aunque pierde velocidad y seguridad.
Este tipo de redes requiere amplificadores y difusores de señal o de multiplexores que permiten compartir líneas dedicadas.
Redes compartidas
Son aquellas a las que se une un gran número de usuarios, compartiendo todas las necesidades de transmisión e incluso con transmisiones de otras naturalezas. Las redes más usuales son las de conmutación de paquetes y las de conmutación de circuitos.
Redes de conmutación de paquetes.- Son redes en las que existen nodos de concentración con procesadores que regulan el tráfico de paquetes.
Paquete.- Es una pequeña parte de la información que cada usuario desea transmitir. Cada paquete se compone de la información, el identificador del destino y algunos caracteres de control.
Redes de conmutación de circuitos.- Son redes en las que los centros de conmutación establecen un circuito dedicado entre dos estaciones que se comunican.
Redes digitales de servicios integrados(RDSI).- Se basan en desarrollos tecnológicos de conmutación y transmisión digital. La RDSI es una red totalmente digital de uso general capaz de integrar una gran gama de servicios como son la voz, datos, imagen y texto.
La RDSI requiere de la instalación de centrales digitales.
Las redes según los servicios que satisfacen a los usuarios se clasifican en:
Redes para servicios básicos de transmisión.- Se caracterizan por dar servicio sin alterar la información que transmiten. De este tipo son las redes dedicadas, la red telefónica y las redes de conmutación de circuitos.
Redes para servicios de valor añadido.- Son aquellas que además de realizar la transmisión de información, actúan sobre ella de algún modo.
Pertenecen a este tipo de red: las redes que gestionan mensajería, transferencia electrónica de fondos, acceso a grandes bases de datos, videotex, teletex, etc.
Las redes según el servicio que se realice en torno a la empresa puede subdividirse en:
Redes intraempresa.- Son aquellas en las que el servicio de interconexión de equipos se realiza en el ámbito de la empresa.
Redes interempresa.- Son las que proporcionan un servicio de interconexión de equipos entre dos o más empresas.
Las redes según la propiedad a la que pertenezcan pueden ser:
Redes privadas.- Son redes gestionada por personas particulares, empresas u organizaciones de índole privado. A ellas sólo tienen acceso los terminales de los propietarios.
Redes públicas.- Son las que pertenecen a organismo estatales, y se encuentran abiertas a cualquier usuario que lo solicite mediante el correspondiente contrato.
Ej: Redes telegráficas, redes telefónicas, redes especiales para transmisión de datos.
Las redes según la cobertura del servicio pueden ser:
Redes de área local (LAN).- Son redes que interconectan equipos dentro de un entorno físico reducido. En general no se extiende más allá de un edificio, recinto o campus.
Redes de área extensa (WAN).- Son las que unen equipos instalados en distintos edificios e inclusive en distintas ciudades. Utilizan normalmente enlaces de telecomunicación de la compañía telefónica.
Modelo de red
Distribución y Topología de Redes
Topología de red es la forma en que se distribuyen los cables de la red para conectarse con el servidor y con cada una de las estaciones de trabajo.
La topología de una red es similar a un plano de la red dibujado en un papel, ya que se pueden tender cables a cada estación de trabajo y servidor de la red.
La topología determina donde pueden colocarse las estaciones de trabajo, la facilidad con que se tenderá el cable y el corte de todo el sistema de cableado.
La flexibilidad de una red en cuanto a sus necesidades futuras se refiere, depende en gran parte de la topología establecida.
Topologías de red

El término topología se refiere a la forma en que está diseñada la red, bien físicamente (rigiéndose de algunas características en su hardware) o bien lógicamente (basándose en las características internas de su software).
La topología de red es la representación geométrica de la relación entre todos los enlaces y los dispositivos que los enlazan entre sí (habitualmente denominados nodos).
Para el día de hoy, existen al menos cinco posibles topologías de red básicas: malla, estrella, árbol, bus y anillo.



Topología en Malla

En una topología en malla, cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicaniente entre los dos dispositivos que conecta.

Por tanto, una red en malla completamente conectada necesita n(n-1)/2 canales fisicos para enlazar n dispositivos. Para acomodar tantos enlaces, cada dispositivo de la red debe tener sus puertos de entrada/salida (E/S).
Una malla ofrece varias ventajas sobre otras topologías de red. En primer lugar, el uso de los enlaces dedicados garantiza que cada conexión sólo debe transportar la carga de datos propia de los dispositivos conectados, eliminando el problema que surge cuando los enlaces son compartidos por varios dispositivos. En segundo lugar, una topología en malla es robusta. Si un enlace falla, no inhabilita todo el sistema.
Otra ventaja es la privacidad o la seguridad. Cuando un mensaje viaja a través de una línea dedicada, solamente lo ve el receptor adecuado. Las fronteras fisicas evitan que otros usuarios puedan tener acceso a los mensajes.

Topología en Estrella

En la topología en estrella cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí.
A diferencia de la topología en malla, la topología en estrella no permite el tráfico directo de dispositivos. El controlador actúa como un intercambiador: si un dispositivo quiere enviar datos a otro, envía los datos al controlador, que los retransmite al dispositivo final.

Una topología en estrella es más barata que una topología en malla. En una red de estrella, cada dispositivo necesita solamente un enlace y un puerto de entrada/salida para conectarse a cualquier número de dispositivos.
Este factor hace que también sea más fácil de instalar y reconfigurar. Además, es necesario instalar menos cables, y la conexión, desconexión y traslado de dispositivos afecta solamente a una conexión: la que existe entre el dispositivo y el concentrador.

Topología en Árbol

La topología en árbol es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central.


El controlador central del árbol es un concentrador activo. Un concentrador activo contiene un repetidor, es decir, un dispositivo hardware que regenera los patrones de bits recibidos antes de retransmitidos.
Retransmitir las señales de esta forma amplifica su potencia e incrementa la distancia a la que puede viajar la señal. Los concentradores secundarios pueden ser activos o pasivos. Un concentrador pasivo proporciona solamente una conexión fisica entre los dispositivos conectados.

Topología en Bus

Una topología de bus es multipunto. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red.


Los nodos se conectan al bus mediante cables de conexión (latiguillos) y sondas. Un cable de conexión es una conexión que va desde el dispositivo al cable principal. Una sonda es un conector que, o bien se conecta al cable principal, o se pincha en el cable para crear un contacto con el núcleo metálico.
Entre las ventajas de la topología de bus se incluye la sencillez de instalación. El cable troncal puede tenderse por el camino más eficiente y, después, los nodos se pueden conectar al mismo mediante líneas de conexión de longitud variable. De esta forma se puede conseguir que un bus use menos cable que una malla, una estrella o una topología en árbol.

Topología en Anillo

En una topología en anillo cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados. La señal pasa a lo largo del anillo en una dirección, o de dispositivo a dispositivo, hasta que alcanza su destino. Cada dispositivo del anillo incorpora un repetidor.

Un anillo es relativamente fácil de instalar y reconfigurar. Cada dispositivo está enlazado solamente a sus vecinos inmediatos (bien fisicos o lógicos). Para añadir o quitar dispositivos, solamente hay que mover dos conexiones.
Las únicas restricciones están relacionadas con aspectos del medio fisico y el tráfico (máxima longitud del anillo y número de dispositivos). Además, los fallos se pueden aislar de forma sencilla. Generalmente, en un anillo hay una señal en circulación continuamente.



Topologías

Para ver las diferencias entre redes estructuradas y las redes convencionales comentaremos ambas:
Redes convencionales:  Como se puede observar en la figura en las redes interiores actuales, el diseño de la red se hace al construir el edificio y según hagan falta modificaciones se harán colocando cajas interiores, según lo crea oportuno el proyectista y sin ninguna estructura definida. Todo ello tiene el inconveniente de que no siempre tenemos una caja cerca y el cableado hasta la caja, cada instalador la hace por donde lo cree más conveniente, teniendo así el edificio infinidad de diferentes trazados para el cableado.
 Además de todo ello para cada traslado de un solo teléfono tenemos que recablear de nuevo y normalmente dejar el cable que se da de baja sin desmontar, siendo este inutilizable de nuevo muchas veces por no saber y otras por la incompatibilidad de distintos sistemas con un cable.
 Pero el mayor problema lo encontramos cuando queremos integrar varios sistemas en el mismo edificio. En este caso tendremos además de la red telefónica la red informática así como la de seguridad o de control de servicios técnicos. Todo ello con el gran inconveniente de no poder usar el mismo cable para varios sistemas distintos bien por interferencias entre los mismos o bien por no saber utilizarlo los instaladores. Los cables están por lo general sin identificar y sin etiquetar.



 Desventajas:


Diferentes trazados de cableado

Reinstalación para cada traslado.
Cable viejo acumulado y no reutilizable.
Incompatibilidad de sistemas.
Interferencias por los distintos tipos de cables.
Mayor dificultad para localización de averías.
* Redes estructuradas:

A diferencia de una red convencional, en el cableado estructurado, como su mismo nombre indica, la red se estructura (o divide en tramos), para estudiar cada tramo por separado y dar soluciones a cada tramo independientemente sin que se afecten entre sí.
 En el tipo de cableado estructurado se han dado solución a muchos de los problemas citados en el apartado anterior, como por ejemplo el poder reutilizar el cable para distintos sistemas así como poder compartirlo entre si sin interferencias. También tenemos que al tratarse de un mismo tipo de cable se instala todo por el mismo trazado (dentro de lo posible) no hace falta una nueva instalación para efectuar un traslado de equipo, siempre que se haya sobredimensionado bien la red, lo cual trae como consecuencia que no existan cables viejos inutilizables.


Ventajas:

*      Trazados homogéneos.
*      Fácil traslados de equipos.
*      Convivencia de distintos sistemas sobre el mismo soporte físico.
*      Transmisión a altas velocidades para redes.
*      Mantenimiento mucho más rápido y sencillo.

Conceptos básicos sobre categorías:

En los sistemas de cableado estructurado, entran en juego nuevos conceptos que antes no se daban. Para entenderlo, pondremos un ejemplo.
No podremos reutilizar la línea existente entre dos teléfonos para una conexión punto a punto entre dos ordenadores, debido a que no sabemos las características de los cables montados y además, si quisiéramos medirlas, nos saldría más caro ( en tiempo y equipo necesario para cada tipo de cable).

Por ello aparece el concepto de Categoría. Esto significa predefinir varios anchos de banda, y darles a cada una un nombre.

CATEGORÍA
VELOCIDAD MÁXIMA
DISTANCIA MÁXIMA
3
10Mbps
100 m
4
20 Mbps
100 m
5
100Mbps
100 m

Lo que esta tabla quiere decir es que por ejemplo para una categoría 3 la velocidad máxima de transmisión por ella es de 10 Mbps a una distancia de 100 m. Como se puede observar lo que se vende a los clientes es una velocidad máxima de transmisión a una distancia máxima, pero en esto hay que hacer una salvedad, como siempre en una línea si la velocidad de transmisión la bajamos por supuesto la distancia donde llega la señal aumentará. De todas formas todo ello tendría que ser calculado por el técnico que diseñe la red, quién será el que determinará la distancia máxima (en la práctica). No olvidemos que la tabla es el estándar definido internacionalmente y es lo que en los folletos comerciales se les ofrece a los clientes.
 Las categorías inferiores no se tratan porque son de características de muy baja calidad para el mercado actual por lo que no se venden.
 Debido a las tecnologías de fabricación se pueden conseguir pares sin apantallar para estas velocidades de transmisión. Estos cables se pueden conseguir debido a la calidad del cobre y del trenzado que se construyen mediante tecnología láser.

COMPONENTES DE UN SISTEMA

En conjunto, a todo el cableado de un edificio se llama SISTEMA y a cada parte en la que se subdivide se llama SUBSISTEMA. Se llama estructurado porque obedece a esta estructura definida.
Existen varios tipos de cableado estructurados según la aplicación en que se usen, aunque por lo general se les denomina a todas P.D.S. Las variaciones de unas a otras son, el tipo de componentes utilizados según el ambiente donde se usen, como por ejemplo cables y elementos especiales para ambientes ácidos o húmedos.


Los componentes de un sistema son:

·    Puesto de Trabajo: Son los elementos que conectan la toma de usuario al terminal telefónico o de datos. Puede ser un simple cable con los conectores adecuados o un adaptador par convertir o amplificar la señal.




Horizontal:



Este subsistema comprende el conjunto de medios de transmisión (cables, fibras, coaxiales, etc) que unen los puntos de distribución de planta con el conector o conectores del puesto de trabajo.

Ésta es una de las partes más importantes a la hora del diseño debido a la distribución de los puntos de conexión en la planta, que no se parece a una red convencional.

En una red convencional los puntos de conexión los colocamos donde el cliente nos dice en el momento de la instalación del equipo y cableamos por donde mejor nos conviene. El cableado estructurado no se monta en el momento de la instalación del equipo, sino que se hace un proyecto de ingeniería sobre el edificio y se estudian de antemano donde se pondrán las tomas.
Por ello, la distribución que se aconseja e por metros cuadrados, siendo la densidad aconsejada 2 tomas cada 5 u 6 m2 .


  • Vertical: Está constituido por el conjunto de cables que interconectan las diferentes planta y zonas ente los puntos de distribución y administración (llamado también troncal).
  • Administración (Repartidores): Son los puntos de distribución o repartidores donde se interconectan los diferentes subsistemas. Mediante la unión con puentes móviles, es posible configurar la conexión entre dos subsistemas, dotando al conjunto de una gran capacidad de asignación y modificación de los conductores. Este subsistema se divide en dos:
  • Administración principal: Éste subsistema sería el repartidor principal del edificio en cuestión, que normalmente está ubicado en el sótano o planta baja y es donde suele llegar el cable de la red pública ay donde se instalan la centralita y todos los equipos servidores.
  • Administración de planta: Los componen los pequeños repartidores que se ubican por las distintas plantas del edificio.
  • Campus (entre edificios diferentes): Lo forman los elementos de interconexión entre un grupo de edificios que posean una infraestructura común (fibras ópticas, cables de pares, sistemas de radioenlace, etc.
  • Sala de equipos: Este subsistema lo constituye el conjunto de conexiones que se realizan entre el o los repartidores principales y el equipamiento común como puede se la centralita, ordenadores centrales, equipos de seguridad, etc. Ubicados todos en esta sala común.

FÍSICA DEL SISTEMA.

Ahora estudiaremos los distintos componentes de cada subsistema.

Horizontal:

En la figura podemos observar lo que incluye el subsistema horizontal desde el repartidor de planta hasta la roseta o conector de puesto de trabajo. Esta es una de las partes más importantes.
Ya que en el 99% de las instalaciones se montará pares trenzados sin apantallar, es por ello que se estudiará este tipo de instalaciones principalmente.
Tendremos en cuenta que las tendencias del mercado es a la instalaciones de RDSI (ó ADSL) en la actualidad, lo que quiere decir que se tiende al RJ-45 y por lo tanto el tipo de cable usado tiene que ser de 8 hilos (4 pares), pudiéndose alcanzar velocidades de 100 MHz.

Cables: Para el cableado de los puestos de trabajo se usará cable de 4 pares sin apantallar, preferiblemente el de categoría 5, pues su precio que muy económico nos lo permite.
Estos cables constan de unos hilos perfectamente identificables con colores, y bajo ningún concepto se cambiará el orden de cableado de estos hilos.

Conectores RJ: El conector RJ se ha diseñado en varios estándares distintos, cada uno con una nomenclatura. Los más usuales son el RJ-11 y RJ-45.
·         RJ-11: Puede albergar como máximo un total de 6 pines, aunque podemos encontrarlo en el mercado con los formatos de 2, 4 ó 6 pines según  la aplicación a la cual estén destinados.

·         RJ-45:   Puede albergar como máximo un total de 8 pines aunque al igual que el anterior lo podemos encontrar en diferentes formatos según nuestras necesidades. El más usual es el de 8 pines, el cual se usa en el estándar RDSI.
 Para manejar estos conectores se usarán herramientas diseñadas para tal efecto, recomendándose una de tipo universal para RJ, que es válida para todo tipo de conectores RJ en el mercado.






Norma de conexión de RJ para P.D.S:

Para conectar el cable al RJ-45 se hace de la misma manera en todas las instalaciones de P.D.S., ya que esta es una de las normas del cableado estructurado. Como se puede ver hay dos formas de hacerlo, pero se elegirá la forma europea, ya que es el estándar R.D.S.I.
Cada hilo tiene su posición, por lo que las conexiones no se pueden trastocar bajo ningún concepto, ni en caso de avería en el cableado (en tal caso se cambiará la manguera completa, aunque solo tenga mal un par). En el otro extremo se conectará un repartidor (panel de parcheado) y desde éste se gestionará toda la red de puestos de trabajo.

Impedancia característica: Es una de las características más importantes de un cable así como para todos los elementos de la red, que indica la resistencia a la corriente alterna entre hilos que ofrece el cable a las distintas frecuencias. En este caso es de 100 W a 1-16 MHz, variando con la frecuencia.

Atenuación: Esta característica nos indica la pérdida en dB/m que tiene el cable que puede estar en 7dB/305 m a una frecuencia de 1MHz y 35 dB/305 m a 16 MHz.

Resistencia a la corriente continua: Esto como su nombre indica nos da la resistencia por metros a la c.c. que suele estar alrededor de los 10 W / 100 m.

Calculo de una red
Para calcular la distancia máxima que podremos dar a una tirada de cable para el horizontal se
calculará de la siguiente manera.
Supongamos que queremos montar una red local de las características siguientes:
ü  Frecuencia de transmisión por la red 100 MHz.
ü  Nivel de salida de la tarjeta 10 dB.
ü  Nivel mínimo de entrada –10 dB.
Si usamos un cable que tiene una atenuación de 47,5 dB /305 m entonces aplicando una regla de tres:  de 10 dB a –10 dB hay una caída de 20 dB que es lo máximo permitido.





x: 128,4 m es la distancia max. que permite una tirada.


Administración (Repartidores o paneles de parcheado):

Para el subsistema de administración se usarán paneles de parcheado para cables de par trenzado sin apantallar o fibra óptica.
Estas regletas puedes ser de 19 “, lo que facilita la instalación en armarios metálicos para tal fin. Estos armarios permiten albergar distintos dispositivos, y los hay de diferentes unidades de altura.
Para realizar las  conexiones en los paneles de parcheado se necesita una herramienta de inserción o llave de impacto, que permite introducir el hilo en su alojamiento y seguidamente lo corta.
Se deberán identificar correctamente todos los cables con etiquetadotas especiales.
Será necesario realizar puentes con latiguillos prefabricados con categoría adecuada a la instalación que se lleve a cabo.

Vertical:
Para este subsistema se emplearán los medios que se han visto para los anteriores, salvo pequeñas modificaciones:

ü  Para circuitos de ancho de banda vocal usaremos hilos de pares de teléfono.
ü  Para uniones de datos entre plantas cercanas sin mucha demanda, cable de categoría.
ü  Cable de fibra óptica par la comunicación de datos entre plantas lejanas o con mucha densidad.
El tipo de fibra óptica que se suele utilizar en redes interiores es fibra multimodo que es más barata y la pérdidas no son muy grandes a ser recorridos cortos.
En los extremos de la fibra se colocarán conectores ST adecuados, y éstos irán a un equipo de comunicaciones, que adaptan la señal eléctrica/óptica. Para enviar varias señales por la fibra óptica se recurrirá a un concentrador. Sin embargo como es un sistema caro, la telefonía se montará sobre los enlaces de pares normales.
En definitiva, entre administradores de distintas plantas montaremos dos sistemas paralelos uno de pares y otro de fibra, así como enlaces con cable o mangueras de categoría 3 ó 5 según nuestras necesidades. Los cables de pares y pares trenzados terminarán en un repartidor o panel de parcheado.
Los cables de fibra óptica terminarán en un repartidor con conectores ST.

Campus (entre edificios diferentes):
Para este subsistema se utilizarán  los mismos medios que en el anterior ya que no habrá grandes
distancias entre los distintos edificios, terminando cada fibra y en un repartidor principal así como los pares de cobre para telefonía.
Para este tipo de instalaciones no conviene utilizar ningún tipo de cable apantallado pues las corrientes que se pueden crear entre las tierras de distintos edificios pueden ser bastante fuertes, pudiendo producir más problemas que beneficios.

Puesto de trabajo:
En este subsistema tendremos que prestar especial atención ya que tendremos que interconectar dos o más sistemas. Así podemos encontrarnos con diferentes sistemas que tengan que convivir
con el mismo cable.
Para ello existen soluciones en el mercado, cables RJ45-RJ45, RJ45-BNC, RJ45-RS232, etc.
Los adaptadores pueden ser de dos tipos:

ü  Adaptadores que conectan dos medios balanceados.
ü  RJ45 a RJ45
ü  RJ45 a RS232
ü  Balunes (balun) que adaptan un medio balanceado a otro no balanceado.
ü  RJ45 a BNC
ü  RJ45 a TNC
ü  RJ45 a Twinaxial.

Los conductores balanceados tiene ambos la mismas características eléctricas (pares trenzados) y los no balanceados son diferentes, haciendo normalmente de pantalla eléctrica o masa alguno de los conductores (coaxial).
Cuando queremos conectar además de un ordenador un teléfono a la misma toma, existen
adaptadores especiales para ello. Tendremos en cuenta que el teléfono viene cableado en los pines 3 y 4 del RJ11 o lo que es lo mismo, en los pines centrales o también en el par 1 del RJ 45. De hecho se puede conectar un macho RJ11 en una base RJ45, y tendremos señal en el teléfono.

CONEXIÓN DE SISTEMAS

Sistema de telefonía:
Para esto únicamente tendremos en cuenta que el teléfono utiliza dos hilos de línea coincidentes con el par 1 de P.D.S., y prácticamente puede convivir con casi cualquier tipo de redes.

Redes locales:Tenemos básicamente tres tipos de topología de red, que son: en estrella, en BUS, en Anillo, o bien alguna combinación de alguna de ellas.
En los últimos años estamos asistiendo a un auge en el montaje de redes locales, con todas las ventajas que ello conlleva.
Los concentradores se suelen instalar en el RAC 19” de la red P.D.S., debido a su pequeño tamaño y facilita las conexiones.


INFRAESTRUCTURA NECESARIA PARA LA INSTALACIÓN:
CANALIZACIONES DE EDIFICIOS:

Para La instalación de un sistema de cableado estructurado se puede usar toda la canalización de comunicaciones del edificio, siempre que permita su instalación el diámetro de los conductores. Por esto, es preferible realizar el proyecto del edifico teniendo en cuenta las instalaciones que necesitará en cuanto voz, datos, seguridad de robo e incendios, etc.
Las canalizaciones pueden ser del tipo ackermann (bandeja metálica y registros incrustados bajo el cemento del suelo, tubo corrugado, tubo de PVC, falso techo, falso suelo, etc.

Falso suelo:
La instalación en este medio es una de las más fáciles ya que sólo tendremos que levantar las baldosas para realizar el tendido del cable y para sacarlo a la superficie, será suficiente con un taladro y si el mecanismo va empotrado hay que mecanizar la baldosa. La ventaja es que no tenemos que usar canalizaciones ni escaleras.

Canalizaciones:
También se puede usar la canalización existente en el edificio para lo cual tiene que tener suficiente sección para albergar las mangueras y repartidores de planta.  Esas podrán ir a la altura del suelo, por el rodapié, o por las paredes.

Falso techo:
Para instalaciones de este tipo no es necesario instalar prácticamente ningún elemento adicional, salvo en algunos casos que no tengamos las suficientes verticales dentro de la sala para acceder a algunos lugares, pudiéndose instalar columnas metálicas para descender hasta el puesto de trabajo. Este tipo de columna es aluminio prefabricado y viene con unas guías para su sujeción de mecanismos pero tendremos que mecanizarla (hacer los taladros o ranuras necesarias) para poder instalar los mecanismos.

Sala de equipos:
En la sala de equipos, donde se encuentra las centrales de abonados así como servidores, se ubicarán todos los elementos necesarios distribuidos sobre una pared, o preferiblemente en un armario o armarios de 19”. Se podrán añadir elementos que mejoren el servicio como SAI’s, etc.


Repartidores de planta:
Para ubicar en las distintas planta las regletas de parcheado, se pueden usar cajas metálicas de 19” de superficie o empotradas en la pared. Si la planta es demasiado grande, se pueden colocar concentradores.


Medios de Transmisión

Por medio de transmisión, la aceptación amplia de la palabra, se entiende el material físico cuyas propiedades de tipo electrónico, mecánico, óptico, o de cualquier otro tipo se emplea para facilitar el transporte de información entre terminales distante geográficamente.
El medio de transmisión consiste en el elemento q conecta físicamente las estaciones de trabajo al servidor y los recursos de la red. Entre los diferentes medios utilizados en las LANs se puede mencionar: el cable de par trenzado, el cable coaxial, la fibra óptica y el espectro electromagnético (en transmisiones inalámbricas).
Su uso depende del tipo de aplicación particular ya que cada medio tiene sus propias características de costo, facilidad de instalación, ancho de banda soportado y velocidades de transmisión máxima permitidas.

Características Básicas de un Medio de Transmisión
Resistencia:

·         Todo conductor, aislante o material opone una cierta resistencia al flujo de la corriente eléctrica.
·         Un determinado voltaje es necesario para vencer la resistencia y forzar el flujo de corriente. Cuando esto ocurre, el flujo de corriente a través del medio produce calor.
·         La cantidad de calor generado se llama potenciay se mide en WATTS. Esta energía se pierde.
·         La resistencia de los alambres depende de varios factores.
·         Material o Metal que se usó en su construcción.


CONDUCTOR HECHO DE
Resistencia Relativa a un conductor de cobre
PLATA
ORO
ALUMINIO
ACERO
0.92
1.32
1.59
8.62



·         Alambres de acero, que podrían ser necesarios debido a altas fuerza de tensión, pierden muchas más potencia que conductores de cobre en las mismas dimensiones.
·         El diámetro y el largo del material también afectan la perdida de potencia.
·         A medida que aumenta la frecuencia de la señal aplicada a un alambre, la corriente tiende a fluir mas cerca de la superficie, alejándose del centro de conductor.
·         Usando conductores de pequeños diámetro, la resistencia efectiva del medio aumenta, a medida que aumenta la frecuencia. Este fenómeno es llamado "efecto piel" y es importante en las redes de transmisión.
·         La resistividad usualmente se mide en “ohms” (Ω) por unidad de longitud.

Modos de Transmisión

Antes de pasar al estudio de los medios físicos que se emplean normalmente en la transmisión de señalesportadoras de información, se comentarán brevemente las dos técnicasfundamentales que permiten dicha transmisión: Transmisión de banda base (baseband) y Transmisión en banda ancha (broadband).
La Transmisión de banda base consiste en entregar al medio de transmisión la señal de datos directamente, sin q intervenga ningún proceso entre la generación de la señal y su entrega a la línea, como pudiera ser cualquier tipo de modulación.
Sin embargo, si pretendiendo optimizar la utilización del ancho de banda disponible del medio de transmisión en cuestión, se divide dicho ancho de banda en canales de anchura adecuada y, usando técnicas de modulación se inserta en cada uno de ellos una señal distinta, diremos que se está utilizando transmisión en banda ancha.
Tipos de Transmisión

Actualmente, la gran mayoría de las redes están conectadas por algún tipo de cableado, que actúa como medio de transmisión por donde pasan las señales entre los equipos. Hay disponibles una gran cantidad de tipos de cables para cubrir las necesidades y tamaños de las diferentes redes, desde las más pequeñas a las más grandes.
Existe una gran cantidad de tipos de cables. Algunos fabricantes de cables publican unos catálogos con más de 2.000 tipos diferentes que se pueden agrupar en tres grupos principales que conectan la mayoría de las redes:
ü  Cable coaxial.
ü  Cable de par trenzado (apantallado y no apantallado).
ü  Cable de fibra óptica.
MEDIOS GUIADOS:

Se conoce como medios guiados a aquellos que utilizan unos componentes físicos y sólidos para la transmisión de datos. También conocidos como medios de transmisión por cable.

Cable de pares / Par Trenzado:

Consiste en hilos de cobre aislados por una cubierta plástica y torzonada entre sí. Debido a que puede haber acoples entre pares, estos se trenza con pasos diferentes. La utilización del trenzado tiende a disminuir la interferencia electromagnética.

 Este tipo de medio es el más utilizado debido a su bajo coste (se utiliza mucho en telefonía) pero su inconveniente principal es su poca velocidad de transmisión y su corta distancia de alcance. Se utilizan con velocidades inferiores al MHz (de aprox. 250 KHz). Se consiguen velocidades de hasta 16 Mbps. Con estos cables, se pueden transmitir señales analógicas o digitales.
Es un medio muy susceptible a ruido y a interferencias. Para evitar estos problemas se suele trenzar el cable con distintos pasos de torsióny se suele recubrir con una malla externa para evitar las interferencias externas.
En su forma más simple, un cable de par trenzado consta de dos hilos de cobre aislados y entrelazados. Hay dos tipos de cables de par trenzado: cable de par trenzado sin apantallar (UTP) y par trenzado apantallado (STP).
A menudo se agrupan una serie de hilos de par trenzado y se encierran en un revestimiento protector para formar un cable. El número total de pares que hay en un cable puede variar. El trenzado elimina el ruido eléctrico de los pares adyacentes y de otras fuentes como motores, relés y transformadores.

Componentes del cable de par trenzado

Aunque hayamos definido el cable de par trenzado por el número de hilos y su posibilidad de transmitir datos, son necesarios una serie de componentes adicionales para completar su instalación. Al igual que sucede con el cable telefónico, el cable de red de par trenzado necesita unos conectores y otro hardware para asegurar una correcta instalación.

Elementos de conexión

El cable de par trenzado utiliza conectores telefónicos RJ-45 para conectar a un equipo. Éstos son similares a los conectores telefónicas RJ11. Aunque los conectores RJ-11 y RJ-45 parezcan iguales a primera vista, hay diferencias importantes entre ellos.
El conector RJ-45 contiene ocho conexiones de cable, mientras que el RJ-11 sólo contiene cuatro. Existe una serie de componentes que ayudan a organizar las grandes instalaciones UTP y a facilitar su manejo.
Por lo general, la estructura de todos los cables par trenzado no difieren significativamente, aunque es cierto que cada fabricante introduce algunas tecnologías adicionales mientras los estándares de fabricación se lo permitan. El cable está compuesto, por un conductor interno que es de alambre electrolítico recocido, de tipo circular, aislado por una capa de polietileno coloreado.
Paneles de conexiones ampliables. Existen diferentes versiones que admiten hasta 96 puertos y alcanzan velocidades de transmisión de hasta 100 Mbps.
Clavijas. Estas clavijas RJ-45 dobles o simples se conectan en paneles de conexiones y placas de pared y alcanzan velocidades de datos de hasta 100 Mbps.
Placas de pared. Éstas permiten dos o más enganches.
Consideraciones sobre el cableado de par trenzado
El cable de par trenzado se utiliza si:
La LAN tiene una limitación de presupuesto.
Se desea una instalación relativamente sencilla, donde las conexiones de los equipos sean simples.
No se utiliza el cable de par trenzado si:
La LAN necesita un gran nivel de seguridady se debe estar absolutamente seguro de la integridad de los datos.
Los datos se deben transmitir a largas distancias y a altas velocidades.

Cable Coaxial:


Consiste en un cable conductor interno (cilíndrico) separado de otro cable conductor externo por anillos aislantes o por un aislante macizo. Todo esto se recubre por otra capa aislante que es la funda del cable.
Este cable, aunque es más caro que el par trenzado, se puede utilizar a más larga distancia, con velocidades de transmisión superiores, menos interferencias y permite conectar más estaciones. Se suele utilizar para televisión, telefonía a larga distancia, redes de área local, conexión de periféricos a corta distancia, etc...Se utiliza para transmitir señales analógicas o digitales. Sus inconvenientes principales son: atenuación, ruido térmico, ruido de intermodulación.
Para señales analógicas se necesita un amplificador cada pocos kilómetros y para señales digitales un repetidor cada kilómetro.

 Hubo un tiempo donde el cable coaxial fue el más utilizado. Existían dos importantes razones para la utilización de este cable: era relativamente barato, y era ligero, flexible y sencillo de manejar.
Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa.
El término apantallamiento hace referencia al trenzado o malla de metal (u otro material) que rodea algunos tipos de cable. El apantallamiento protege los datos transmitidos absorbiendo las señales electrónicas espúreas, llamadas ruido, de forma que no pasan por el cable y no distorsionan los datos. Al cable que contiene una lámina aislante y una capa de apantallamiento de metal trenzado se le denomina cable apantallado doble. Para entornos que están sometidos a grandes interferencias, se encuentra disponible un apantallamiento cuádruple. Este apantallamiento consta de dos láminas aislantes, y dos capas de apantallamiento de metal trenzado,
El núcleo de un cable coaxial transporta señales electrónicas que forman los datos. Este núcleo puede ser sólido o de hilos. Si el núcleo es sólido, normalmente es de cobre.
Rodeando al núcleo hay una capa aislante dieléctrica que la separa de la malla de hilo. La malla de hilo trenzada actúa como masa, y protege al núcleo del ruido eléctrico y de la intermodulación (la intermodulación es la señal que sale de un hilo adyacente).
El núcleo de conducción y la malla de hilos deben estar separados uno del otro. Si llegaran a tocarse, el cable experimentaría un cortocircuito, y el ruido o las señales que se encuentren perdidas en la malla circularían por el hilo de cobre. Un cortocircuito eléctrico ocurre cuando dos hilos de conducción o un hilo y una tierra se ponen en contacto. Este contacto causa un flujo directo de corriente (o datos) en un camino no deseado. En el caso de una instalación eléctrica común, un cortocircuito causará el chispazo y el fundido de un fusible o del interruptor automático. Con dispositivos electrónicos que utilizan bajos voltajes, el resultado no es tan dramático, y a menudo casi no se detecta. Estos cortocircuitos de bajo voltaje generalmente causan un fallo en el dispositivo y lo habitual es que se pierdan los datos.
Una cubierta exterior no conductora (normalmente hecha de goma, Teflón o plástico) rodea todo el cable.
El cable coaxial es más resistente a interferencias y atenuación que el cable de par trenzado.



 La malla de hilos protectora absorbe las señales electrónicas perdidas, de forma que no afecten a los datos que se envían a través del cable de cobre interno. Por esta razón, el cable coaxial es una buena opción para grandes distancias y para soportar de forma fiable grandes cantidades de datos con un equipamiento poco sofisticado.
Tipos de cable coaxial

Hay dos tipos de cable coaxial:
Ø ccable fino (Thinnet).
Ø  Cable grueso (Thicknet).
El tipo de cable coaxial más apropiado depende de 1as necesidades de la red en particular.

Consideraciones sobre el cable coaxial

En la actualidad es difícil que tenga que tomar una decisión sobre cable coaxial, no obstante, considere las siguientes características del cable coaxial.
Utilice el cable coaxial si necesita un medio que pueda:
Ø  Transmitir voz, vídeo y datos.
Ø  Transmitir datos a distancias mayores de lo que es posible con un cableado menos caro
Ø  Ofrecer una tecnologíafamiliar con una seguridad de los datos aceptable.

Fibra Óptica:

 Es el medio de transmisión mas novedoso dentro de los guiados y su uso se esta masificando en todo el mundo reemplazando el par trenzado y el cable coaxial en casi todo los campos. En estos días lo podemos encontrar en la televisión por cable y la telefonía.
En este medio los datos se transmiten mediante una haz confinado de naturalezaóptica, de ahí su nombre, es mucho más caro y difícil de manejar pero sus ventajas sobre los otros medios lo convierten muchas veces en una muy buena elección al momento de observar rendimiento y calidad de transmisión.
Físicamente un cable de fibra óptica esta constituido por un núcleo formado por una o varias fibras o hebras muy finas de cristal o plástico; un revestimiento de cristal o plástico con propiedades ópticas diferentes a las del núcleo, cada fibra viene rodeada de su propio revestimiento y una cubierta plástica para protegerla de humedades y el entorno.



 En el cable de fibra óptica las señales que se transportan son señales digitales de datos en forma de pulsos modulados de luz. Esta es una forma relativamente segura de enviar datos debido a que, a diferencia de los cables de cobre que llevan los datos en forma de señales electrónicas, los cables de fibra óptica transportan impulsos no eléctricos. Esto significa que el cable de fibra óptica no se puede pinchar y sus datos no se pueden robar.
El cable de fibra óptica es apropiado para transmitir datos a velocidades muy altas y con grandes capacidades debido a la carencia de atenuación de la señal y a su pureza.

Composición del cable de fibra óptica

Una fibra óptica consta de un cilindro de vidrioextremadamente delgado, denominado núcleo, recubierto por una capa de vidrio concéntrica, conocida como revestimiento. Las fibras a veces son de plástico. El plástico es más fácil de instalar, pero no puede llevar los pulsos de luz a distancias tan grandes como el vidrio.



 Debido a que los hilos de vidrio pasan las señales en una sola dirección, un cable consta de dos hilos en envolturas separadas. Un hilo transmite y el otro recibe. Una capa de plástico de refuerzo alrededor de cada hilo de vidrio y las fibras Kevlar ofrece solidez. En el conector de fibra óptica, las fibras de Kevlar se colocan entre los dos cables. Al igual que sus homólogos (par trenzado y coaxial), los cables de fibra óptica se encierran en un revestimiento de plástico para su protección.
Las transmisiones del cable de fibra óptica no están sujetas a intermodulaciones eléctricas y son extremadamente rápidas, comúnmente transmiten a unos 100 Mbps, con velocidades demostradas de hasta 1 gigabit por segundo (Gbps). Pueden transportar una señal (el pulso de luz) varios kilómetros.

Consideraciones sobre el cable de fibra óptica

El cable de fibra óptica se utiliza si:
Ø  Necesita transmitir datos a velocidades muy altas y a grandes distancias en un medio muy seguro.
El cable de fibra óptica no se utiliza si:
Ø  Tiene un presupuesto limitado.
Ø  No tiene el suficiente conocimiento para instalar y conectar los dispositivos de forma apropiada.
Se trata de un medio muy flexible y muy fino que conduce energía de naturaleza óptica. Su forma es cilíndrica con tres secciones radiales: núcleo, revestimiento y cubierta .El núcleo está formado por una o varias fibras muy finas de cristal o plástico. Cada fibra está rodeada por su propio revestimiento que es un cristal o plástico con diferentes propiedades ópticas distintas a las del núcleo. Alrededor de este conglomerado está la cubierta (constituida de material plástico o similar) que se encarga de aislar el contenido de aplastamientos, abrasiones, humedad, etc...
Permite un gran número de canales y velocidades muy altas, superiores al GHz. Tienen un Bc enorme (50Ghz máx., 2Ghz típico), Rmax enorme (2Gbps máx.), pequeño tamaño y peso, y una atenuación pequeña. Es inmune a ruidos e interferencias y son difíciles de acceder. Tienen como inconvenientes el precio alto, la manipulación complicada, el encarecimiento de los costos (mano de obra, tendido,..)
Es un medio muy apropiado para largas distancias e incluso últimamente para LAN's.
Cableado macho RJ-45
El conector macho RJ-45 de NEX1 tiene la característica de excelente flexibilidad. Para ser usados en terminación de cables horizontales, cables blackbone y patch cords.

Características:

·         De gran flexibilidad: uso de cable multifilar o cable sólido.
·         Conector modular para ocho conectores.
·         Terminación con uso de herramientas estándar.
·         La barra de carga permite mantener menos de 1/2" de trenzado.



·     recomendado para el uso de los sistemas como par trenzado y comunicaciónen aplicaciones de PABX.




 MEDIOS NO GUIADOS:

Los medios no guiados o sin cable han tenido gran acogida al ser un buen medio de cubrir grandes distancias y hacia cualquier dirección, su mayor logro se dio desde la conquista espacial a través de los satélitesy su tecnología no para de cambiar. De manera general podemos definir las siguientes características de este tipo de medios: a transmisión y recepción se realiza por medio de antenas, las cuales deben estar alineadas cuando la transmisión es direccional, o si es omnidireccional la señal se propaga en todas las direcciones.

Líneas Aéreas / Microondas:

Líneas aéreas, se trata del medio más sencillo y antiguo q consiste en la utilización de hilos de cobre o aluminio recubierto de cobre, mediante los que se configuran circuitos compuestos por un par de cables. Se han heredado las líneas ya existentes en telegrafía y telefonía aunque en la actualidad sólo se utilizan algunas zonas rurales donde no existe ningún tipo de líneas.
Microondas , en un sistemade microondas se usa el espacio aéreo como medio físico de transmisión. La información se transmite en forma digital a través de ondas de radiode muy corta longitud (unos pocos centímetros). Pueden direccionarse múltiples canales a múltiples estaciones dentro de un enlace dado, o pueden establecer enlaces punto a punto. Las estaciones consisten en una antena tipo plato y de circuitos que interconectan la antena con la terminal del usuario.
Los sistemas de microondas terrestres han abierto una puerta a los problemas de transmisión de datos, sin importar cuales sean, aunque sus aplicaciones no estén restringidas a este campo solamente. Las microondas están definidas como un tipo de onda electromagnética situada en el intervalo del milímetro al metro y cuya propagación puede efectuarse por el interior de tubos metálicos. Es en si una onda de corta longitud.
Tiene como características que su ancho de banda varia entre 300 a 3.000 Mhz, aunque con algunos canales de banda superior, entre 3´5 Ghz y 26 Ghz. Es usado como enlace entre una empresa y un centro que funcione como centro de conmutación del operador, o como un enlace entre redes Lan.
Para la comunicación de microondas terrestres se deben usar antenas parabólicas, las cuales deben estar alineadas o tener visión directa entre ellas, además entre mayor sea la altura mayor el alcance, sus problemas se dan perdidas de datos por atenuación e interferencias, y es muy sensible a las malas condiciones atmosféricas.

Microondas terrestres: Suelen utilizarse antenas parabólicas. Para conexionas a larga distancia, se utilizan conexiones intermedias punto a punto entre antenas parabólicas.
Se suelen utilizar en sustitución del cable coaxial o las fibras ópticas ya que se necesitan menos repetidores y amplificadores, aunque se necesitan antenas alineadas. Se usan para transmisión de televisión y voz.
La principal causa de pérdidas es la atenuación debido a que las pérdidas aumentan con el cuadrado de la distancia (con cable coaxial y par trenzado son logarítmicas). La atenuación aumenta con las lluvias.
Las interferencias es otro inconveniente de las microondas ya que al proliferar estos sistemas, pude haber más solapamientos de señales.

Microondas por satélite: El satélite recibe las señales y las amplifica o retransmite en la dirección adecuada .Para mantener la alineación del satélite con los receptores y emisores de la tierra, el satélite debe ser geoestacionario.

Se suele utilizar este sistema para:

v  Difusión de televisión.
v  Transmisión telefónica a larga distancia.
v  Redes privadas.
El rango de frecuencias para la recepción del satélite debe ser diferente del rango al que este emite, para que no haya interferencias entre las señales que ascienden y las que descienden.
Debido a que la señal tarda un pequeño intervalo de tiempo desde que sale del emisor en la Tierra hasta que es devuelta al receptor o receptores, ha de tenerse cuidado con el control de errores y de flujo de la señal.

Las diferencias entre las ondas de radio y las microondas son:

v  Las microondas son unidireccionales y las ondas de radio omnidireccionales.
v  Las microondas son más sensibles a la atenuación producida por la lluvia.
v  En las ondas de radio, al poderreflejarse estas ondas en el mar u otros objetos, pueden aparecer múltiples señales "hermanas".

CUADRO RESUMEN

MEDIO DE TRANSMISION
ANCHO DE BANDA
CAPACIDAD MÁXIMA
CAPACIDAD USADA
OBSERVACIONES
Cable de pares
250 KHz
10 Mbps
9600 bps
- Apenas usados hoy en día.
- Interferencias, ruidos.
Cable coaxial
400 MHz
800 Mbps
10 Mbps
- Resistente a ruidos e interferencias
- Atenuación.
Fibra óptica
2 GHz
2 Gbps
100 Mbps
- Pequeño tamaño y peso, inmune a ruidos e interferencias, atenuación pequeña.
- Caras. Manipulación complicada.
Microondas por satelital
100 MHz
275 Gbps
20 Mbps
- Se necesitan emisores/receptores.
Microondas terrestres
50 GHz
500 Mbps

- Corta distancia y atenuación fuerte.
- Difícil instalar.
Láser
100 MHz


- Poca atenuación.
- Requiere visibilidad directa emisor/ receptor.

Cableado estructurado

La tendencia del mercadoinformático y de las comunicacionesse orienta en un claro sentido: unificación de recursos. Cada vez, ambos campos, comunicaciones e informática, se encuentran más vinculados. Este aspecto es una de las principales variables que determinan la necesidad por parte de las empresas, de contar con proveedores especializados en instalaciones complejas, capaces de determinar el tipo de topologíamás conveniente para cada caso, y los vínculos más eficientes en cada situación particular. Todo ello implica mucho más que el tendido de cables.
Si se está considerando conectar sus equipos de cómputo y de comunicaciones a un sitio central desde el cual pueda administrarlos, enlazar sus centros de comunicaciones dispersos en su área geográfica o suministrar servicios de alta velocidad a sus computadorasde escritorio, debe pensar en el diseño e implementación de infraestructuras de fibra y cableados que cumplirán con éxito todas sus demandas de voz, datos y video.
Los sistemasde cableado estructurado constituyen una plataforma universal por donde se transmiten tanto voz como datos e imágenesy constituyen una herramienta imprescindible para la construcción de edificios modernos o la modernización de los ya construidos. Ofrece soluciones integrales a las necesidades en lo que respecta a la transmisión confiable de la información, por medios sólidos; de voz, datos e imagen.
La instalación de cableado estructurado debe respetar las normasde construcción internacionales más exigentes para datos, voz y eléctricas tanto polarizadas como de servicios generales, para obtener así el mejor desempeño del sistema.
 En 1991, la asociación de las industriaselectrónicas desarrollaron el estándar comercial de telecomunicaciones designado "EIA/TIA568, el cual cubre el cableado horizontal y los BackBone, cableado de interiores, las cajillas estaciones de trabajo, cables y conexiones de hardware. Cundo el estándar 568 fue adoptado, los cables UTP de altas velocidades y las conexiones de hardware se mantenían en desarrollo. Más tarde, el EIA/TIA568, presento el TSB36 y TSB40A para proveer lo cables UTP y especificaciones para conexiones del hardware, definiendo él número de propiedades físicos y eléctricos particularmente para atenuaciones y crostock, el revisado estandart fue designado "ANSI/TIA/EIA568A", el cual incorpora la forma original de EIA/TIA568 más TSB36 aprobado en TSB40A.
(Para ver el gráfico faltante haga click en el menú superior "Bajar Trabajo")

Ventajas Principales de los cables UTP:

 Movilidad, Facilidad de Crecimiento y Expansión, Integración a Altas Velocidades de Transmisión de Data Compatibles con Todas las LAN que Soporten Velocidades Superiores a 100 Mbps, Flexibilidad para el Mantenimientode las Instalaciones Dispositivos y Accesorios para Cableado Estructurado.
El Cableado Estructuradopermite voz-datos, dotando a locales y oficinas de la infraestructura necesaria para soportar la convivencia de redeslocales, centrales telefónicas, fax, videoconferencia, intranet, internet...

Definición de cableado estructurado

Por definición significa que todos los servicios en el edificio para las transmisiones de voz y datos se hacen conducir a través de un sistema de cableado en común.
En un sistema bien diseñado, todas las tomas de piso y los paneles de parchado (patch panels) terminan en conectores del tipo RJ45 que se alambran internamente a EIA/TIA 568b (conocido como norma 258a).
El métodomás confiable es el de considerar un arreglo sencillo de cuatro pares de cables, que corren entre el dorso del panel de parchado y el conector. El único método de interconexión es entonces, muy sencillo, un cable de parchado RJ45 a RJ45.
Todos los servicios se presentan como RJ45 via un panel de parchado de sistema y la extensión telefónica y los puertos del conmutador se implementan con cables multilínea hacia el sistema telefónico y otros servicios entrantes. Adicionalmente se pueden integrar también servicios de fibra óptica para proporcionar soporte a varios edificios cuando se requiera una espina dorsal de alta velocidad.
(Para ver el gráfico faltante haga click en el menú superior "Bajar Trabajo")
Estas soluciones montadas en estante (rack) incorporan normalmente los medios para la administración de cable horizontal empleando cordones de parchado de colores para indicar el tipo de servicio que se conecta a cada conector. Esta práctica permite el orden y facilita las operaciones además de permitir el diagnóstico de fallas.
En los puestos de trabajo se proporcionan condiciones confiables y seguras empleando cordones a la medida para optimizar los cables sueltos. La mejora en la confiabilidad es enorme. Un sistema diseñado correctamente no requiere mantenimiento.
Tipos De Cables De Comunicaciones

CM: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999. El cable tipo CM está definido para uso general de comunicaciones con la excepción de tirajes verticales y de "plenum".
CMP: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999. El cable tipo CMP está definido para uso en ductos, "plenums", y otros espacios utilizados para aireambiental. El cable tipo CMP cuenta con características adecuadas de resistenciaal fuego y baja emanación de humo. El cable tipo CMP excede las características de los cables tipo CM y CMR.
CMR: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999. El cable tipo CMR está definido para uso en tirajes verticales o de piso a piso. El cable tipo CMR cuenta con características adecuadas de resistencia al fuego que eviten la propagación de fuego de un piso a otro. El cable tipo CMR excede las características de los cables tipo CM.

Aplicaciones Del Cableado Estructurado

Las nuevas aplicaciones exigen de los Sistemas de Cableado Estructurado mayor ancho de banda, mayor confiabilidad y menos colisiones.
Lo realmente importante para el usuario es contar con una herramienta que responda a sus necesidades, ya no solamente tener un medio de transmisión con una categoría específica marcada por un cable UTP. El nuevo enfoque está en el rendimiento respecto a la transmisión de datos por el equipo activo.

Instalación de redes:

Diseño e instalación de redes de área local y redes de área amplia (LAN y WAN). Obtendrá desde una infraestructura básica para aprovechar los recursos de su empresa, hasta un sistema con el que integre la información de su empresa y pueda recibirla para facilitar la toma de decisiones.
Si se tienen problemaspor la dispersión de información, hay que organizarla de forma sistemática, permitiendo a cada uno de sus departamentos acceder a ésta, de manera fácil mediante directorios estructurados o INTRANET.


Los Thin Client son ideales para firmas que utilizan centros de llamadas, hospitales, agencias de seguridad, centros de reservaciones de aerolíneas, mostradores de atenciónal público en hoteles y centros de ingreso de datos. Todas estas firmas comparten la misma necesidad de contar con una redde computadoras confiable y una arquitectura de servidorescentralizados con bases de datos cruciales para la empresa.
Implementación de Tecnología Thin Client:
Administración de servidores:
Podrá diseñar la seguridad y el flujo de información que requiere para maximizar el potencial de su empresa.


 Normas para cableado estructurado

 Al ser el cableado estructurado un conjunto de cables y conectores, sus componentes, diseño y técnicasde instalación deben de cumplir con una norma que dé servicio a cualquier tipo de redlocal de datos, voz y otros sistemas de comunicaciones, sin la necesidad de recurrir a un único proveedor de equipos y programas.
De tal manera que los sistemas de cableado estructurado se instalan de acuerdo a la norma para cableado para telecomunicaciones, EIA/TIA/568-A, emitida en Estados Unidos por la Asociación de la industria de telecomunicaciones, junto con la asociación de la industria electrónica.
EIA/TIA568-A
Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales. El propósito de esta norma es permitir la planeación e instalación de cableado de edificios con muy poco conocimiento de los productos de telecomunicaciones que serán instalados con posterioridad.
ANSI/EIA/TIA emiten una serie de normas que complementan la 568-A, que es la norma general de cableado:
Estándar ANSI/TIA/EIA-569-A de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales. Define la infraestructura del cableado de telecomunicaciones, a través de tubería, registros, pozos, trincheras, canal, entre otros, para su buen funcionamiento y desarrollo del futuro.
EIA/TIA 570, establece el cableado de uso residencial y de pequeños negocios.
Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales.
EIA/TIA 607, define al sistema de tierra física y el de alimentación bajo las cuales se deberán de operar y proteger los elementos del sistema estructurado.
Las normas EIA/TIA fueron creadas como norma de industria en un país, pero se ha empleado como norma internacional por ser de las primeras en crearse. ISO/IEC 11801, es otra norma internacional.
Las normas ofrecen muchas recomendaciones y evitan problemas en la instalación del mismo, pero básicamente pro tegen la inversión del cliente.
Elementos principales de un cableado estructurado
El Cableado estructurado, es un sistema de cableado capaz de integrar tanto a los servicios de voz, datos y vídeo, como los sistemas de control y automatización de un edificio bajo una plataforma estandarizada y abierta. El cableado estructurado tiende a estandarizar los sistemas de transmisión de información al integrar diferentes medios para soportar toda clase de tráfico, controlar los procesos y sistemas de administración de un edificio.
(Para ver el gráfico faltante haga click en el menú superior "Bajar Trabajo")

Cableado Horizontal

El cableado horizontal incorpora el sistema de cableado que se extiende desde la salida de área de trabajo de telecomunicaciones (Work Area Outlet, WAO) hasta el cuarto de telecomunicaciones.
El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backbone incluye medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas.

Cableado del Backbone

Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisiónpor cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio.

Cuarto de Telecomunicaciones

El cuarto de equipo es un espacio centralizado de uso específico para equipo de telecomunicaciones tal como central telefónica, equipo de cómputo y/o conmutador de video. Varias o todas las funciones de un cuarto de telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones por la naturaleza, costo, tamaño y/o complejidad del equipo que contienen. Los cuartos de equipo incluyen espacio de trabajo para personal de telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones o un cuarto de equipo. Los requerimientos del cuarto de equipo se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

Cuarto de Equipo

El cuarto de entrada de servicios consiste en la entrada de los servicios de telecomunicaciones al edificio, incluyendo el punto de entrada a través de la pared y continuando hasta el cuarto o espacio de entrada. El cuarto de entrada puede incorporar el "backbone" que conecta a otros edificios en situaciones de campus. Los requerimientos de los cuartos de entrada se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

Cuarto de Entrada de Servicios

Sistema de Puesta a Tierra y Puenteado
El sistema de puesta a tierra y puenteado establecido en el estándar ANSI/TIA/EIA-607 es un componente importante de cualquier sistema de cableado estructurado moderno.
Antecedente En Venezuela (UDO)
Nuevo Sistema de Cableado Estructurado para conectarse a la Red Académica de la Universidad de Oriente (UDO) Núcleo Sucre

Hasta hace poco, los Profesores e Investigadores del Edificio de Cienciasde la Universidad de Oriente del Núcleo Sucre se conectaban a la Red Académica, por medio de un cable coaxial o bus común, que recorría varias instalaciones de este edificio y que de una forma u otra permitía a los usuarios disfrutar de los diferentes servicios de la red (correo electrónico, ftp, telnet, navegación en internet, etc.) desde la tranquilidad de su oficina o laboratorio de investigación.
Ahora, cuentan con un moderno y eficiente Sistema de Cableado Estructurado que además de brindar el acceso a los servicios, permitirá incorporar fácil y rápidamente nuevos usuarios a la red y soportar además el crecimiento futuro de la misma, en cuanto al número de usuarios y al ancho de banda. Con la incorporación de este Sistema de Cables y la adquisición de nuevos equipos, la información podrá viajar a una velocidad de hasta 1OOMbps en el backbone, y a nivel del usuario final, si éste cuenta con los equipos apropiados para soportar este ancho de banda.
Beneficios a la Universidad
La instalación del Sistema de Cableado Estructurado del Edificio de Ciencias, al igual que la conexión del edificio de la Biblioteca General y el Instituto Oceanográfico a la red Académica (ambos mediante un tendido de Fibra óptica), constituyen un gran paso en el desarrollo y consolidación de uno de nuestro proyectos más importantes: El Diseño de la Red de Computación de la Universidad de Oriente


Ejemplo práctico de una instalación de cableado estructurado

Planteamiento del problema:
El edificio de Cursos Básicos data de varios años, y consta de 2 plantas, donde funcionan varias dependencias de carácteradministrativo. En la planta baja están localizadas las oficinas del Departamento de Administración y Contaduría, Departamento de Currículo, la Dirección de la Escuela de Humanidades y Educación, la Dirección de Biblioteca, Procesos Técnicos, el Auditorio de Cerro Colorado, así mismo existen otras dependencias tales como: Biblioteca de Ingles, oficinas del departamento de Idiomas, El Área de Desarrollo Social y Salud, y algunos Cubículos de Profesores de Administración y Contaduría. Por otro lado, en la Planta Alta del Edificio están ubicados la Delegación de Desarrollo estudiantil, Reproducción de Administración, Área de Extra – Académica y varias aulas.
Durante el levantamiento de información se pudo constatar que en el edificio de Cursos Básicos no existe conexión de Red para la mayoría de las dependencias que allí funcionan, aunado a esto un gran número de oficinas carece de equipos de computación; por otro lado, existen dependencias que aún cuando cuentan con computadores, algunos de estos no cumplen con los requerimientos mínimos de hardware y softwarepara ser conectados a la red, implicando, todo esto, que las actividades de carácter investigativo y Administrativo tanto para estudiantes como para docentes se vean notablemente limitadas debido a la imposibilidad de poderaprovechar los recursos que podrían ofrecer otras redes, tanto internas como externas.
Sin embargo, debe mencionarse que en algunas áreas del edificio, la conexión a redes ya existe, específicamente en las áreas correspondientes a la Dirección de Biblioteca y a Procesos Técnicos.
En función de integrar a las distintas dependencias del Edificio de Cursos Básicos que carecen de conexión de redes, se plantea diseñar una red para este edificio que abarque todas las áreas comprendidas entre el cubículo C1 hasta el área de Servicios Médicos, tomando en cuenta toda la Planta Alta. Las áreas que involucrará nuestro diseño son:

Planta Baja:
  •   Cubículos C1, C2, C3
  • Cubículos de Profesores de Administración y Contaduría.
  •  Librería Universitaria.
  •  Departamento de Administración.
  •  Departamento de Contaduría.
  •  Procesos Técnicos.
  •  Dirección de Biblioteca.
  •  Área de Currículo.
  • Dirección de Escuela de Administración
  •  Área de Servicios Médicos
  •  Asociación de estudiantes de administración y contaduría.

Planta Alta:

  • Departamento de Extra- Académico.
  • Área de Orientación y Delegación de Desarrollo Estudiantil.
  • Aula 115.
Para definir el sistema de cableado por el cual se regirá el proyecto, se considerarán las normas que establece el sistema de cableado estructurado, específicamente se adoptará la norma 568-A, la cual se fundamenta en que permite diseñar e instalar el cableado de telecomunicaciones contando con poca información acerca de los productos de telecomunicaciones que posteriormente se instalarán.
Como medio físico se utilizará el cable UTP nivel 5, ya que éste permite mayor rapidez para el manejo de información y es el más utilizado y recomendado en el mercado. Este medio físico tendrá una longitud máxima de 100 mts, tal y como lo establecen las normas del C.E.
Cableado Horizontal

El cableado horizontal está formado por los cables que se extienden a través del techo del edificio, desde el cuarto de telecomunicaciones ubicado en el área de procesos técnicos hasta cada cuarto de equipos del edificio. Este cableado consta de cables par trenzado UTP categoría 5 en topología en estrella.
Las canaletas son utilizados para distribuir y soportar el cableado horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones. Cada punto terminal de conexión está conectado al Patch Panel del cuarto de equipo al que depende.
El cableado horizontal del edificio cumple con la máxima distancia horizontal permitida entre el Patch Panel y el terminal de conexión que es de 90 metros; y con la longitud máxima del punto terminal hasta la estación de trabajo que es de 3 metros.
Cableado Vertical

El cableado vertical para el edificio, está formado por el cable UTP que sube a la planta alta del edificio y se conecta con el cuarto de equipo C.E-1 que está ubicado en el área de desarrollo social y bienestar estudiantil.
Cuarto De Telecomunicaciones

El área donde funcionará el cuarto de telecomunicaciones es estratégico en cuanto a la seguridad que brinda a los equipos de comunicación de la red; además, en esa dependencia labora personal capacitado para solventar algún tipo de problema que pueda presentarse con éstos.
Se consideró también, como factor influyente a la hora de definir a Procesos Técnicos como sitio de ubicación para el cuarto de telecomunicaciones, el hecho de que allí se cuenta con un punto de fibra óptica, lo que va a permitir conectar la red y adaptarla red a la velocidad de 100 mbps. Este cuarto administrará y controlará toda la red del Edificio.
En ese cuarto estará presente el siguiente hardware:
Un switch marca cisco 1990, con entrada de fibra óptica y 24 puertos de salidas UTP a 100 Mbps.
Un UPS.
Desde el cuarto de telecomunicaciones se le proporcionan dos cables independientes a cada cuarto de equipo de la red: uno para uso regular y otro de respaldo.

Cuarto de equipos

Se requiere ubicar 3 (tres) cuartos de equipos, de modo que se facilite la administración de la red. Los mismos estarán localizados en las siguientes áreas:
  •  Área de desarrollo Social y Bienestar estudiantil (en planta alta)
  • En un cubículo identificado como C4 (planta baja),
  • y el otro en un área de la Librería Universitaria que se habilitará para tal fin.
C.E del Área de Desarrollo Social y Bienestar estudiantil: (CE-1)
El cuarto de equipos de esta área lo ubicaremos específicamente en la planta alta del edificio, en una dependencia identificada como CE-3 (cuarto de comunicación 3), la cual, en el levantamiento de información previo, pudo determinarse que, en la actualidad, no está siendo utilizada.
En función de lo anterior, y de la ubicación estratégica que presenta este sitio, se colocará allí el CE que controlará y administrará todos los puntos que se ubicarán en el Área de Desarrollo Social y Bienestar estudiantil (tanto planta alta, incluyendo el departamento de extra – académica, como planta baja).
Para la planta baja se requiere ubicar un total de 18 puntos los cuales se distribuirán como se detalla a continuación:
En el área de Servicios Médicos y Odontologíase ubicaran 6 puntos de conexión: en la oficina de Archivos, en Secretaría, en el consultorio 1, en el consultorio 2, en enfermería, y en la sala de emergencia.
Un punto de conexión en FAMES.
En el área de Desarrollo Social se requieren 9 puntos de conexión. Los mismos se ubicarán así: En la sala de orientación, en la Secretaría del Área de Desarrollo Social, en la Coordinación de Sitios de Trabajo (O-6), en las oficinas O-1, O-2, O-3, O-4, O-7 y O-8. En todos los sitios descritos se va ubicar un punto de conexión.
1 Punto de conexión en la Sala de Reuniones, la cual se encuentra ubicada entre la Coordinación de sitios de trabajo (O-6) y FAMES.
Cabe mencionar que al cubículo identificado como C7, aún cuando no pertenezca al Área en estudio, también se incluirá en nuestro diseño de red, por lo que se le colocará un punto de conexión.
Para la planta alta se requiere ubicar un total de 14 puntos de conexión los cuales se distribuirán como se detalla a continuación:
2 Puntos de conexión para el área de Extra Académica.
12 Puntos distribuidos entre las diferentes oficinas de la Delegación de Desarrollo Estudiantil.
Es de hacer notar que en el diseño propuesto, toda estas áreas (las que dependen de este C.E, a excepción de C7) formaran parte de una subred, la cual ha sido definida con la intención de agilizar el manejo de datos entre las oficinas que allí funcionan, dado que la información que allí se maneja es común a todas esas dependencias; además permite la compartición de recursos entre éstas, lo que permitiría ahorrar equipos ( impresoras, por ejemplo).
Esta subred, a su vez se integra a la red general del edificio de Cursos Básicos, a través de un cable que viene desde el cuarto de telecomunicaciones.
El hardware que se utilizará para este C.E es el siguiente:
Dos concentradores SuperStack II Dual Speed Hub 500 de 24 puertos, los cuales ofrecen la potencia del Fast Ethernet a 100 Mbps.
Un UPS (Fuente de Alimentación Ininterrumpida).
Un Rack de piso LAN-PRO.
Un Patch Panel LAN-PRO de 24 puertos.
C.E de la Librería Universitaria: (CE-2)
Se hace necesario colocar un CE en esta área, la cuál se ubica específicamente al lado del Departamento de Administración, para que administre los distintos puntos de conexión que se ubicaran en esa área, en los cubículos de docentes adscritos a los Departamentos de Administración y Contaduría, así como los puntos que se colocaran en los Departamentos de Administración y Contaduría, en la Librería Universitaria, los 3 cubículos ubicados en el extremo derecho del edificio (C1, C2, C3). Se plantea que cada una de las oficinas ubicadas en las áreas correspondientes a los cubículos de docentes reciba un punto de conexión.
En resumen, los equipos ubicados en este C.E, deberán dar soporte a 23 puntos de conexión distribuidos así:
6 Puntos de conexión en el Área de cubículos de profesores de administración.
8 Puntos de conexión en el Área de cubículos de profesores de contaduría.
2 Puntos de conexión en el Departamento de Contaduría.
2 Puntos de conexión en el Departamento de Administración.
2 Puntos de conexión en la Librería Universitaria.
3 puntos para los 3 cubículos ubicados hacia el extremo derecho del edificio. Estos cubículos aparecen identificados como C1, C2 y C3.
Cabe mencionar que en el Departamento de Contaduría existe en la actualidad una estación conectada en red (con acceso a Internet) a través de una línea telefónica exclusivamente dispuesta para ello. En función del diseño de red que planteamos, el modo de conexión de esa estación deberá variar, y se integrará como un punto más de dicha red, bajo los mismos parámetros que se emplearán para las demás estaciones. Es debido a ello, que en lo sucesivo no tomaremos en cuenta la conexión que allí existe.
El hardware que utilizará este C.E es el siguiente:
Un concentrador SuperStack II Dual Speed Hub 500 de 24 puertos, los cuales ofrecen la potencia del Fast Ethernet a 100 Mbps.
Un UPS (Fuente de Alimentación Ininterrumpida).
Un Rack de piso LAN-PRO.
Patch Panel LAN-PRO de 24 puertos.
C.E ubicado en cubículos de Profesores de Administración y Contaduría (CE-3): Este cuarto de equipo se encargará de administrar un total de 45 puntos de conexión distribuidos así:
En el área de Currículo 17 puntos de conexión.
1 punto de conexión en la Asociación de estudiantes de administración y contaduría.
24 Puntos de Conexión entre los cubículos de Profesores de Administración y Contaduría identificados como C4, C5, C6.
2 Puntos de conexión para la Dirección de Escuela de Administración.
1 Punto de conexión para el aula 115 (en planta alta).
El hardware que utilizará este C.E es el siguiente
Dos concentradores SuperStack II Dual Speed Hub 500 de 24 puertos, los cuales ofrecen la potencia del Fast Ethernet a 100 Mbps.
Un UPS (Fuente de Alimentación Ininterrumpida).
Un Rack de piso LAN-PRO.
Dos Patch Panel LAN-PRO de 24 puertos.


  • Ventajas del cableado estructurado

     En la actualidad, numerosas empresas poseen una infraestructura de voz y datos principalmente, disgregada, según las diferentes aplicaciones y entornos y dependiendo de las modificaciones y ampliaciones que se ido realizando. Por ello es posible que coexistan multitud de hilos, cada uno para su aplicación, y algunos en desuso después de las reformas. Esto pone a los responsables de mantenimiento en serios apuros cada vez que se quiere ampliar las líneas o es necesario su reparación o revisión.
     Convivencia de cable de varios tipos diferentes, telefónico, coaxial, pares apantallados, pares si apantallar con diferente número de conductores, etc.
    *      Deficiente o nulo etiquetado del cable, lo que impide su uso para una nueva función incluso dentro del mismo sistemas.
    *      Imposibilidad de aprovechar el mismo tipo de cable para equipos diferentes.
    *      Peligro de interferencias, averías y daños personales, al convivir en muchos casos los cables de transmisión con los de suministro eléctrico.
    *      Coexistencia de diferentes tipos de conectores.
    *      Trazados diversos de los cables a través del edificio. Según el tipo de conexión hay fabricantes que eligen la estrella, otros el bus, el anillo o diferentes combinaciones de estas topologías.
    *      Posibilidad de accidentes. En diversos casos la acumulación de cables en el falso techo ha provocado su derrumbamiento.
    *      Re cableado por cada traslado de un terminal, con el subsiguiente coste de materiales y sobre todo de mano de obra.
    *      Nuevo re cableado al efectuar un cambio de equipo informático o telefónico.
    *      Saturación de conducciones.
    *      Dificultades en el mantenimiento en trazados y accesibilidad de los mismos.
     Ante esta problemática parece imposible encontrar una solución que satisfaga los requerimientos técnicos de los fabricantes y las necesidades actuales y futuras de los mismos.
     Sin embargo entran en juego varios factores que permiten modificar este panorama:
    *      Tendencia a la estandarización de Interfases por parte de gran número de fabricantes.
    *      Estándares internacionalmente reconocidos para RDSI (Red Digital de Servicios Integrados).
    *      Evolución de grandes sistemas informáticos hacia sistemas distribuidos y redes locales.
    *      Generalización del PC o compatible en el puesto de trabajo como terminal conectado a una red.
    *      Tecnologías de fabricación de cables de cobre de alta calidad que permite mayores velocidades y distancias.
    *      Aparición de la fibra óptica y progresivo abaratamiento del coste de la electrónica asociada.
    *      Además de todo ello algunas compañías han tenido la iniciativa de racionalizar dichos sistemas, así como dar soluciones comunes.

    Aplicaciones de un cableado estructurado

     Las técnicas de cableado estructurado se aplican en:
    *      Edificios donde la densidad de puestos informáticos y teléfonos es muy alta: oficinas,  centros de enseñanza, tiendas, etc.
    *      Donde se necesite gran calidad de conexionado así como una rápida y efectiva gestión de la red: Hospitales, Fábricas automatizadas, Centros Oficiales, edificios alquilados por plantas, aeropuertos, terminales y estaciones de autobuses, etc.
    *      Donde a las instalaciones se les exija fiabilidad debido a condiciones extremas: barcos, aviones, estructuras móviles, fábricas que exijan mayor seguridad ante agentes externos.

    Tecnologia de comunicacion broadcast

    Broadcast, difusión en español, es un modo de transmisión de información donde un nodo emisor envía
    información a una multitud de nodos receptores de manera simultánea, sin necesidad de reproducir la misma
    transmisión nodo por nodo.
    Las tecnologías de redes de área local también se basan en el uso de un medio de transmisión compartido.
    Por lo tanto, es posible la difusión de cualquier trama de datos a todas las estaciones que se encuentren en el
    mismo segmento de la red. Para ello, se utiliza una dirección MAC especial. Todas las estaciones procesan
    las tramas con dicha dirección.
    Por ejemplo la tecnología Ethernet realiza la difusión enviando tramas con dirección MAC de destino
    FF.FF.FF.FF.FF.FF.

    Difusión limitada (limited broadcast)

    Consiste en enviar un paquete de datos IP con la dirección 255.255.255.255. Este paquete solamente
    alcanzará a los nodos que se encuentran dentro de la misma red física subyacente. En general, la red
    subyacente será una red de área local (LAN) o un segmento de ésta.

    Modos de transmision

    Los distintos tipos de transmisión de un canal de comunicaciones pueden ser de tres clases:
    1. Símplex.
    2. Semidúplex.
    3. Dúplex.
    Método Símplex.
    Es aquel en el que una estación siempre actúa como fuente y la otra siempre como colector. este método permite la transmisión de información en un único sentido.
    Método Semidúplex.
    Es aquel en el que una estación A en un momento de tiempo, actúa como fuente y otra estación corresponsal B actúa como colector, y en el momento siguiente, la estación B actuará como fuente y la A como colector. Permite la transmisión en ambas direcciones, aunque en momentos diferentes. Un ejemplo es la conversación
    entre dos radioaficionados, pero donde uno espera que el otro termine de hablar para
    continuar el diálogo.
    Método Dúplex.
    En el que dos estaciones A y B, actúan como fuente y colector, transmitiendo y recibiendo información simultáneamente. permite la transmisión en ambas direcciones y de forma simultánea. Por ejemplo una conversación telefónica.
    Comunicaciones Half-Duplex y Full duplex Cuando dos equipos se comunican en una LAN, la información viaja normalmente en una sola dirección a la vez, dado que las redes en bana base usadas por las redes LAN admiten solo una señal. Esto de denomina comunicación half-duplex. En cambio dos sistemas que se pueden comunicar simultáneamente en dos direcciónes estám operando en modo full-duplex. El ejemplo más comun de una red full-duplex es, una vez mas, el sistema telefónico. Ambas parte pueden hablar simultaneamente durante una llamada telefónica y cada parte puede oír a la otra a la vez. Un ejemplo de un sistema de comunicación half-duplex es la radio, como ser los radiotransmisores, en los que solo una parte puede transmitir a la vez, y cada parte debe decir “cambio”, para indicar que ha terminado de transmitir y está pasando de modo transmisión a modo recepción.
    Modos de transmisión de datos
    Según el sentido de la transmisión podemos encontrarnos con tres tipos diferentes:
    Simplex:
    Este modo de transmisión permite que la información discurra en un solo sentido y de forma permanente, con esta formula es difícil la corrección de errores causados por deficiencias de línea. Como ejemplos de la vida diaria tenemos, la televisión y la radio.
    Half Duplex :
    En este modo, la transmisión fluye como en el anterior, o sea, en un único sentido de la transmisión de dato, pero no de una manera permanente, pues el sentido puede cambiar. Como ejemplo tenemos los Walkis Talkis.
    Full Duplex.
    Es el método de comunicación más aconsejable, puesto que en todo momento la comunicación puede ser en dos sentidos posibles y así pueden corregir los errores de manera instantánea y permanente. El ejemplo típico sería el teléfono.
    Sentidos de transmisión en una línea de comunicaciones
    Una línea de comunicación tiene dos sentidos de transmisión que pueden existir simultáneamente o no. Por este motivo, existen los siguientes modos de transmisión: Simplex
    La línea transmite en un solo sentido sin posibilidad de hacerlo en el otro. Esta modalidad se usa exclusivamente en casos de captura de datos en localizaciones lejanas o envío de datos a un dispositivo de visualización desde una computadora lejana. Dos ejemplos pueden ser los de captura de datos en estaciones meteorológicas y la transmisión de información a los señalizadores luminosos en las carreteras.
    Half Duplex
    La línea trasmite en los dos sentidos pero no simultáneamente.
    Full Duplex
    La línea transmite en los dos sentidos simultáneamente.
    • Modos de Transmisión
    Un método de caracterizar líneas, dispositivos terminales, computadoras y modems es por su modo de transmisión o de comunicación. Las tres clases de modos de transmisión son simplex, half-duplex y full-duplex.
    Transmisión simplex
    La transmisión simplex (sx) o unidireccional es aquella que ocurre en una dirección solamente, deshabilitando al receptor de responder al transmisor. Normalmente la transmisión simplex no se utiliza donde se requiere interacción humano-máquina. Ejemplos de transmisisón simplex son: La radiodifusión (broadcast) de TV y radio, el paging unidireccional, etc.
    Transmisión half-duplex
    La transmisión half-duplex (hdx) permite transmitir en ambas direcciones; sin embargo, la transmisión puede ocurrir solmente en una dirección a la vez. Tamto transmisor y receptor comparten una sola frecuencia. Un ejemplo típico de half-duplex es el radio de banda civil (CB) donde el operador puede transmitir o recibir, no pero puede realizar ambas funciones simultaneamente por el mismo canal. Cuando el operador ha completado la transmisión, la otra parte debe ser avisada que puede empezar a transmitir (e.g. diciendo “cambio”).
    Transmisión full-duplex
    La transmisión full-duplex (fdx) permite transmitir en ambas dirección, pero simultáneamente por el mismo canal. Existen dos frecuencias una para transmitir y otra para recibir. Ejemplos de este tipo abundan en el terreno de las telecomunicaciones, el caso más típico es la telefonía, donde el transmisor y el receptor se comunican simultaneamente utilizando el mismo canal, pero usando dos frecuencias.
    TIPOS DE TRANSMISIÓN
    Se denomina canal de comunicación al recorrido físico que es necesario establecer para que una señal eléctrica, óptica, electro óptica, se pueda desplazar entre dos puntos.
    Los distintos tipos de transmisión de una canal de comunicaciones son de tres clases diferentes:
    Simplex.
    Semi duplex (half-duplex).
    Duplex (full-duplex).
    Simplex.- Se denomina Simplex al método de transmisión en que una estación siempre actúa como fuente y la otra siempre actúa como colector, ver fig. 3.1. Este método permite la transmisión de información, en un único sentido. Un ejemplo de servicio Simplex, es el que brindan las agencias de noticias a sus asociados.
    Transmisión Simplex.
    Semi dúplex (half-dúplex).- Se denomina Semi dúplex (half-dúplex) al método de transmisión en que una estación A en un momento de tiempo, actúa como fuente y otra estación corresponsal B actúa como colector; y en el momento siguiente, la estación B actuará como fuente y la A como colector, ver fig. 3.2. Este método permite la transmisión en las dos direcciones, aunque en momentos diferentes, es decir que nunca pueden hablar ambas partes simultáneamente.
    Transmisión Semi dúplex (half-dúplex).
    Dúplex (full-dúplex).- Se denomina dúplex (full-dúplex) al método de transmisión en que dos estaciones A y B, actúan como fuente y colector, transmitiendo y recibiendo información simultáneamente. Este método permite la transmisión en las dos direcciones, en forma simultánea




No hay comentarios:

Publicar un comentario
